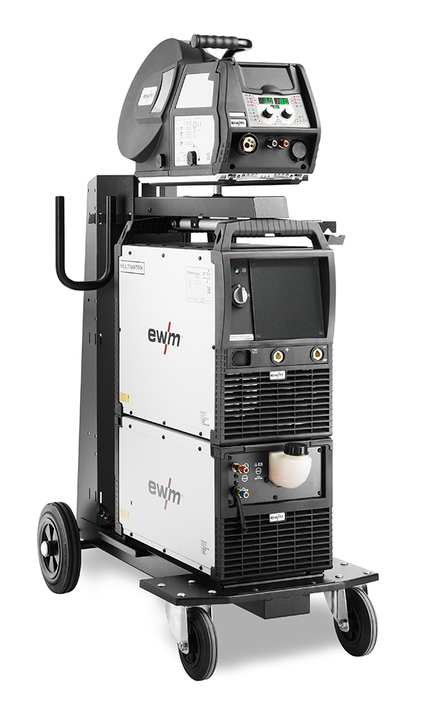

Svářecí zdroj EWM - Phoenix 405 Progress puls MM TDM
Síťové napětí 50 - 60Hz
3 x 400 V
Síťové jištění, zpožděný typ 3x400V
32 A
Rozsah svařovacího proudu
5 - 400 A
Svařovací proud při 10 min/ 40°C - 100%
400 A
Napětí naprázdno
80 V
Hmotnost
41 kg
- Modulární invertorový svařovací přístroj MIG/MAG, impulz, se samostatným podavačem drátu
- Jednoknoflíkové synergické řízení
- Vynikající vlastnosti při svařování Multimatrix
- Nastavitelné funkce kráteru na začátku a konci svaru
- Běh programu se 16 programy pro každý JOB
- Synergický nebo ruční režim svařování
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 pro EWM forceArc, EWM forceArc puls, EWM rootArc, EWM rootArc puls a superPuls
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 ke svařování v ochranném plynu (MSG) oceli/CrNi/hliníku
- Bez příplatku vhodné k ručnímu svařování obalenou elektrodou, svařování-WIG a drážkování
- Plynule nastavitelná dynamika svařovacího oblouku (účinek tlumivky)
- Velké zálohy výkonu díky vysokému dovolenému zatížení a tím menšímu ohřevu všech součástí garantují v praxi delší životnost přístrojů
- Chráněno proti stříkající vodě IP23
- Vysoce přesný, silný 4kladkový pohon posuvu drátu EWM eFeed k bezpečnému posuvu všech plných a plněných drátů
- Vybaveno pro ocelový drát 1,2 mm
- Velmi dobré chlazení hořáku, a tím úspora nákladů u opotřebitelných dílů hořáku díky výkonnému rotačnímu čerpadlu a vodní nádrži 5 litrů (chladicí modul cool50)
- Šetří proud díky vysokému stupni účinnosti a funkci standby
- Jednoduchá změna polarity svařování bez použití nástrojů
- Kontrola zemního zkratu (ochrana PE)
- Vysoké tolerance síťového napětí +20 %/-25 %, a tím neomezeně schopné pro generátorový provoz
- Mimořádně vhodný k použití s dlouhými hadicovými svazky
- Možnost připojení dálkového ovladače a funkčního hořáku
- Díky technologii Multimatrix lze volitelně propojit s LAN nebo Wi-Fi, způsobilý pro Xnet
- Možnost dodání pojezdového vozíku Trolly 55-5 a chladicího modulu cool50
Jednoknoflíkové ovládání Synergic
- Synergické nastavení pracovního bodu jen jedním knoflíkem
- Jednoduchá předvolba JOB (materiál, plyn, Ø drátu)
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 pro EWM forceArc, forceArc puls, rootArc, rootArc puls a superPuls
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 ke svařování v ochranném plynu (MSG) oceli/CrNi/hliníku
- Bez příplatku vhodné k ručnímu svařování obalenou elektrodou, svařování WIG a drážkování
Nastavitelné parametry svařování a funkce - Nastavení všech parametrů svařování a zobrazení dat svařování na posuvu drátu
- Rychlost drátu 1 m/min až 24 m/min
- Změna délky svařovacího oblouku
- Dynamika svařovacího oblouku (účinek tlumivky) od měkké až po tvrdou
- Druhy provozu: 2taktní, 4taktní
- 2taktní speciální i 4taktní speciální s přednastaveným, optimalizovaným programem počáteční a konečné svařovací tvorby kráterů (nastavení mohou být změněna dálkovým ovladačem R50 nebo softwarem PC 300)
- Funkce bodového svařování/stehování
- 16 svařovacích programů na JOB
- Funkce standby (úspora proudu na stisk tlačítka)
Digitální zobrazení svařovacích dat s funkcí Hold (uložení hodnot) - Č. JOB: Přehled aktuálního svařovacího úkolu
- Svařovací proud, svařovací napětí
- Ukazatel kotevního proudu
- Ukazatel v kilowattech k výpočtu úsečkové energie
- Rychlost drátu
- Předvolená tloušťka plechu
- Efektivní výkon svařovacího oblouku k výpočtu úsečkové energie
- Číslo programu
- Proud motoru (pohon posuvu drátu) ukazuje poruchy posuvu drátu
- Elektronicky regulované množství plynu
Nastavení parametrů průběhu svařování s naváděním uživatele pomocí LED - Doba předfuku a dofuku plynu
- Spouštěcí program, svařovací program (16 programů na JOB), redukovaný program svařování, program konečné svařovací tvorby kráterů s příslušnými časy doběhu proudu
Jednoknoflíkové ovládání Synergic
- Synergické nastavení pracovního bodu jen jedním knoflíkem
- Jednoduchá předvolba JOB (materiál, plyn, Ø drátu)
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 pro EWM forceArc, forceArc puls, rootArc, rootArc puls a superPuls
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 ke svařování v ochranném plynu (MSG) oceli/CrNi/hliníku
- Bez příplatku vhodné k ručnímu svařování obalenou elektrodou, svařování WIG a drážkování
Nastavitelné parametry svařování a funkce - Velmi snadná obsluha, přímý přístup ke všem důležitým parametrům
- Rychlost drátu 1 m/min až 24 m/min
- Změna délky svařovacího oblouku
- Dynamika svařovacího oblouku (účinek tlumivky) od měkké až po tvrdou
- Druhy provozu: 2taktní, 4taktní
- 2taktní speciální i 4taktní speciální s přednastaveným, optimalizovaným programem počáteční a konečné svařovací tvorby kráterů (nastavení mohou být změněna dálkovým ovladačem R50 nebo softwarem PC 300)
- Funkce bodového svařování/stehování
- 16 svařovacích programů na JOB
- Funkce standby (úspora proudu na stisk tlačítka)
Digitální zobrazení svařovacích dat s funkcí Hold (uložení hodnot) - Č. JOB: Přehled aktuálního svařovacího úkolu
- Svařovací proud, svařovací napětí
- Ukazatel kotevního proudu
- Ukazatel v kilowattech k výpočtu úsečkové energie
- Rychlost drátu
- Předvolená tloušťka plechu
- Efektivní výkon svařovacího oblouku k výpočtu úsečkové energie
- Číslo programu
- Proud motoru (pohon posuvu drátu) ukazuje poruchy posuvu drátu
- Elektronicky regulované množství plynu
Jednoknoflíkové ovládání Synergic
- Synergické nastavení pracovního bodu jen jedním knoflíkem
- Jednoduchá předvolba JOB (materiál, plyn, Ø drátu)
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 pro EWM forceArc, forceArc puls, rootArc, rootArc puls a superPuls
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 ke svařování v ochranném plynu (MSG) oceli/CrNi/hliníku
- Bez příplatku vhodné k ručnímu svařování obalenou elektrodou, svařování-WIG a drážkování
Nastavitelné parametry svařování a funkce - Zobrazení všech parametrů svařování a funkcí srozumitelným textem
- Správa přístupových práv pro různé úrovně řízení prostřednictvím Xbutton
- Nastavení všech parametrů v průběhu programu
- Druhy provozu: 2taktní, 4taktní
- 2taktní speciální i 4taktní speciální s nastavitelným programem počáteční a konečné svařovací tvorby kráterů
- Funkce bodového svařování/stehování
- 16 svařovacích programů na JOB
- Funkce standby (úspora proudu na stisk tlačítka)
- Elektronické nastavení průtoku ochranného plynu s regulací a kontrolou množství plynu (volitelné)
Displej LCD s různými uživatelskými menu - Zobrazení a změna průběhu svařovacího programu
- Informace k vybranému svařovacímu úkolu, jako číslo JOB, metoda, atd.
- Svařovací proud, svařovací napětí
- Rychlost drátu
- Předvolená tloušťka plechu
- Efektivní výkon svařovacího oblouku k výpočtu úsečkové energie
- Nastavené, skutečné a uchované hodnoty
- Provozní režimy
- Stavová hlášení
- Číslo programu
- Proud motoru (pohon posuvu drátu) ukazuje poruchy posuvu drátu
- Elektronicky regulované množství plynu
- Předinstalované jazyky pro uživatelské menu: němčina, angličtina, francouzština, italština, holandština, polština, dánština, lotyština, ruština, španělština, čeština, švédština, brazilština, turečtina, maďarština, rumunština
|
|
|
Phoenix 405 Expert 2.0 puls MM TDM |
|||||
|
|
|
MIG/MAG |
WIG |
Ruční svařování elektrodou |
|||
|
Rozsah nastavení svařovacího proudu |
|
5 A - 400 A |
5 A - 400 A |
5 A - 400 A |
|||
|
Doba zapnutí za okolní teploty |
|
25 °C |
40 °C |
25 °C |
40 °C |
25 °C |
40 °C |
|
100 % |
|
400 A |
400 A |
400 A |
400 A |
400 A |
400 A |
|
Napětí naprázdno |
|
80 V |
|||||
|
Síťová frekvence |
|
50 Hz / 60 Hz |
|||||
|
Síťová pojistka (pomalá) |
|
3 x 32 A |
|||||
|
Síťové napětí (tolerance) |
|
3 x 400 V (-25 % - +20 %) |
|||||
|
Max. připojovací výkon |
|
17,5 kVA |
13,1 kVA |
18,2 kVA |
|||
|
Doporučený výkon generátoru |
|
25 kVA |
|||||
|
cos φ |
|
0,99 |
|||||
|
Stupeň účinnosti |
|
90 % |
|||||
|
Hnací kladky |
|
4 |
|||||
|
Rychlost drátu |
|
Rychlost drátu m/min, 0,5 m/min - 25 m/min |
|||||
|
Rychlost drátu |
|
Rychlost drátu ipm, 19,68 ipm - 944,88 ipm |
|||||
|
Rozměry přístroje DxŠxV v mm |
|
625 x 300 x 535 |
|||||
|
Rozměry posuvu drátu DxŠxV v mm |
|
660 x 280 x 380 |
|||||
|
Hmotnost přístroje |
|
41 kg |
|||||
|
Hmotnost posuvu drátu |
|
13 kg |
|||||
|
Hmotnost chladicího modulu |
|
16,5 kg |
|||||
|
Krytí |
|
IP 23 |
|||||
|
Třída izolace |
|
H |
|||||
|
Chladicí výkon |
|
1000 W (1l/min) |
|||||
|
Objem nádrže |
|
5 l |
|||||
|
Čerpané množství |
|
5 l/min |
|||||
|
Max. výstupní tlak |
|
3,5 bar |
|||||
|
Normy |
|
IEC 60 974-1; -2; -10 / CE / Symbol S / Třída elektromagnetické kompatibility A |
|||||
