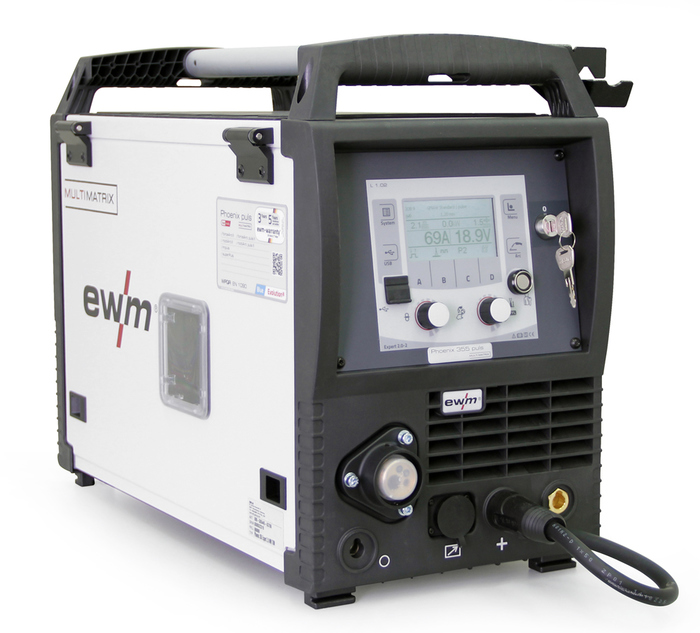

Svářecí zdroj EWM - Phoenix 355 Expert 2.0 puls MM TKM
Síťové napětí 50 - 60Hz
3 x 400 V
Tolerance síťového napětí
-25/-20%
Síťové jištění, zpožděný typ 3x400V
16 A
Rozsah svařovacího proudu (230V)
5 - 350 A
Svařovací proud při 10 min/ 40°C - 40%
350 A
Svařovací proud při 10 min/ 40°C - 60%
300 A
Svařovací proud při 10 min/ 40°C - 100%
270 A
- Kompaktní Invertorový svářecí přístroj s integrovaným pohonem posuvu drátu
- Řízení Expert 2.0 s intuitivním naváděním uživatele přes LCD obrazovku a se srozumitelným textovým zobrazením všech parametrů svařování a funkcí
- Předinstalované jazyky pro menu řízení: němčina, angličtina, francouzština, italština, holandština, polština, dánština, lotyština, ruština, španělština, čeština, švédština, brazilská portugalština, turečtina, maďarština, rumunština
- Vynikající vlastnosti při svařování Multimatrix
- Nastavitelné funkce kráteru na začátku a konci svaru
- Modulární (chlazení plynem nebo vodou)
- Synergický nebo ruční režim svařování
- Bez příplatku vybavené synergickými charakteristikami pro EWM forceArc, EWM forceArc puls, EWM rootArc, EWM rootArc puls a superPuls
- Bez příplatku vybavené synergickými charakteristikami ke svařování oceli/CrNi/hliníku v ochranném plynu (MSG)
- Bez příplatku vhodné k ručnímu svařování obalenou elektrodou, svařování-WIG a drážkování
- Bezplatný balíček WPQR pro certifikaci včetně EXC2 dle ČSN EN 1090 a pro svařování nelegovaných ocelí včetně S355
- Plynule nastavitelná dynamika svařovacího oblouku (účinek tlumivky)
- Velké zálohy výkonu díky vysokému dovolenému zatížení a tím menšímu ohřevu všech součástí garantují v praxi delší životnost přístrojů
- Vysoce přesný, silný 4kladkový pohon posuvu drátu EWM eFeed k bezpečnému posuvu všech plných a plněných drátů
- Vybaveno pro ocelový drát 1,2 mm
- Velmi dobré chlazení hořáku, a tím úspora nákladů u opotřebitelných dílů hořáku díky výkonnému rotačnímu čerpadlu a vodní nádrži 5 litrů (chladicí modul cool50)
- Šetří proud díky vysokému stupni účinnosti a funkci standby
- Jednoduchá změna polarity svařování bez použití nástrojů
- Kontrola zemního zkratu (ochrana PE)
- Vysoké tolerance síťového napětí, a tím neomezeně schopné pro generátorový provoz
- Chráněno proti stříkající vodě IP23
- Možnost připojení dálkového ovladače a funkčního hořáku
- Možnost dodání pojezdového vozíku Trolly 55-5 a chladicího modulu cool50
Ovládání
Jednoknoflíkové ovládání Synergic
- Synergické nastavení pracovního bodu jen jedním knoflíkem
- Jednoduchá předvolba JOB (materiál, plyn, Ø drátu)
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 pro EWM forceArc, forceArc puls, rootArc, rootArc puls a superPuls
- Bez příplatku vybavené synergickými charakteristikami certifikovanými dle ČSN EN 1090 ke svařování v ochranném plynu (MSG) oceli/CrNi/hliníku
- Bez příplatku vhodné k ručnímu svařování obalenou elektrodou, svařování-WIG a drážkování
Nastavitelné parametry svařování a funkce
- Zobrazení všech parametrů svařování a funkcí srozumitelným textem
- Správa přístupových práv pro různé úrovně řízení prostřednictvím Xbutton
- Nastavení všech parametrů v průběhu programu
- Druhy provozu: 2taktní, 4taktní
- 2taktní speciální i 4taktní speciální s nastavitelným programem počáteční a konečné svařovací tvorby kráterů
- Funkce bodového svařování/stehování
- 16 svařovacích programů na JOB
- Funkce standby (úspora proudu na stisk tlačítka)
- Elektronické nastavení průtoku ochranného plynu s regulací a kontrolou množství plynu (volitelné)
Displej LCD s různými uživatelskými menu
- Zobrazení a změna průběhu svařovacího programu
- Informace k vybranému svařovacímu úkolu, jako číslo JOB, metoda, atd.
- Svařovací proud, svařovací napětí
- Rychlost drátu
- Předvolená tloušťka plechu
- Efektivní výkon svařovacího oblouku k výpočtu úsečkové energie
- Nastavené, skutečné a uchované hodnoty
- Provozní režimy
- Stavová hlášení
- Číslo programu
- Proud motoru (pohon posuvu drátu) ukazuje poruchy posuvu drátu
- Elektronicky regulované množství plynu
- Předinstalované jazyky pro uživatelské menu: němčina, angličtina, francouzština, italština, holandština, polština, dánština, lotyština, ruština, španělština, čeština, švédština, brazilština, turečtina, maďarština, rumunština
Technické údaje
|
|
Phoenix 355 Expert 2.0 puls MM TKM
|
|
|
MIG/MAG
|
WIG
|
Ruční svařování elektrodou
|
Rozsah nastavení svařovacího proudu
|
|
5 A - 350 A
|
5 A - 350 A
|
5 A - 350 A
|
Doba zapnutí za okolní teploty
|
|
25 °C
|
40 °C
|
25 °C
|
40 °C
|
25 °C
|
40 °C
|
40 %
|
|
–
|
350 A
|
–
|
350 A
|
–
|
350 A
|
60 %
|
|
–
|
300 A
|
–
|
300 A
|
–
|
300 A
|
100 %
|
|
–
|
270 A
|
–
|
270 A
|
–
|
270 A
|
Napětí naprázdno
|
|
80 V
|
Síťová frekvence
|
|
50 Hz / 60 Hz
|
Síťová pojistka (pomalá)
|
|
3 x 16 A
|
Síťové napětí (tolerance)
|
|
3 x 400 V (-25 % - +20 %)
|
Max. připojovací výkon
|
|
12,7 kVA
|
9,7 kVA
|
13,8 kVA
|
Doporučený výkon generátoru
|
|
13,1 kVA
|
17,2 kVA
|
18,7 kVA
|
cos φ
|
|
0,99
|
Stupeň účinnosti
|
|
88 %
|
Rozměry přístroje DxŠxV v mm
|
|
625 x 300 x 480
|
Hmotnost přístroje
|
|
33 kg
|
Hmotnost chladicího modulu
|
|
16,5 kg
|
Krytí
|
|
IP 23
|
Chladicí výkon
|
|
1000 W (1l/min)
|
Objem nádrže
|
|
5 l
|
Čerpané množství
|
|
5 l/min
|
Max. výstupní tlak
|
|
3,5 bar
|
Normy
|
|
IEC 60 974-1; -2; -10; -5 / Symbol S / Třída elektromagnetické kompatibility A
|
